Dopojení kondenzačního kotle Viessmann Vitodens 100W.

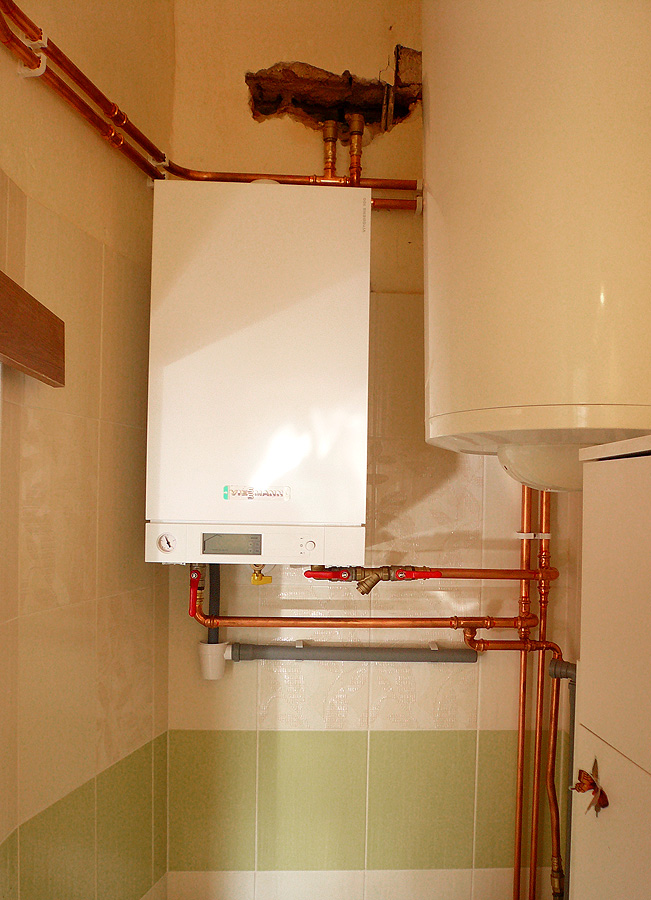

Nový spotřebič - kondenzační kotel Viessmann Vitodens 100W.
Koncentrický kouřovod bude procházet původní větrací mřížkou.

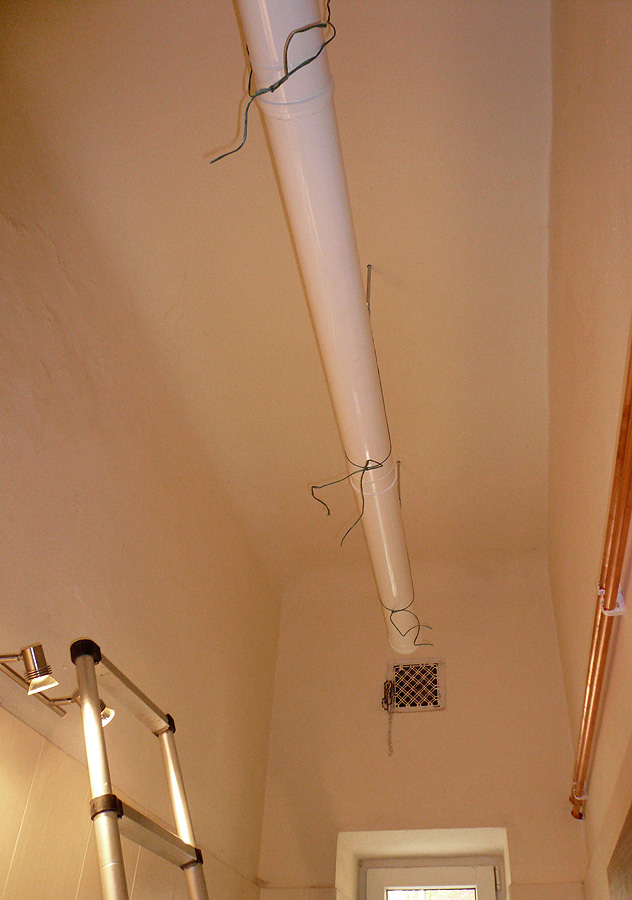

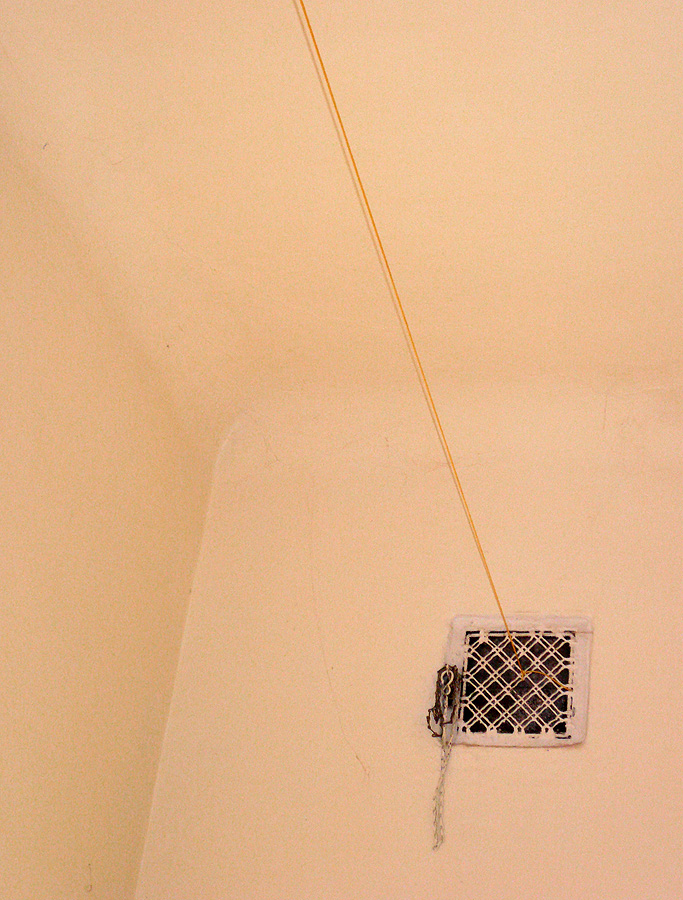

Takto trefím střed mřížky naprosto přesně.

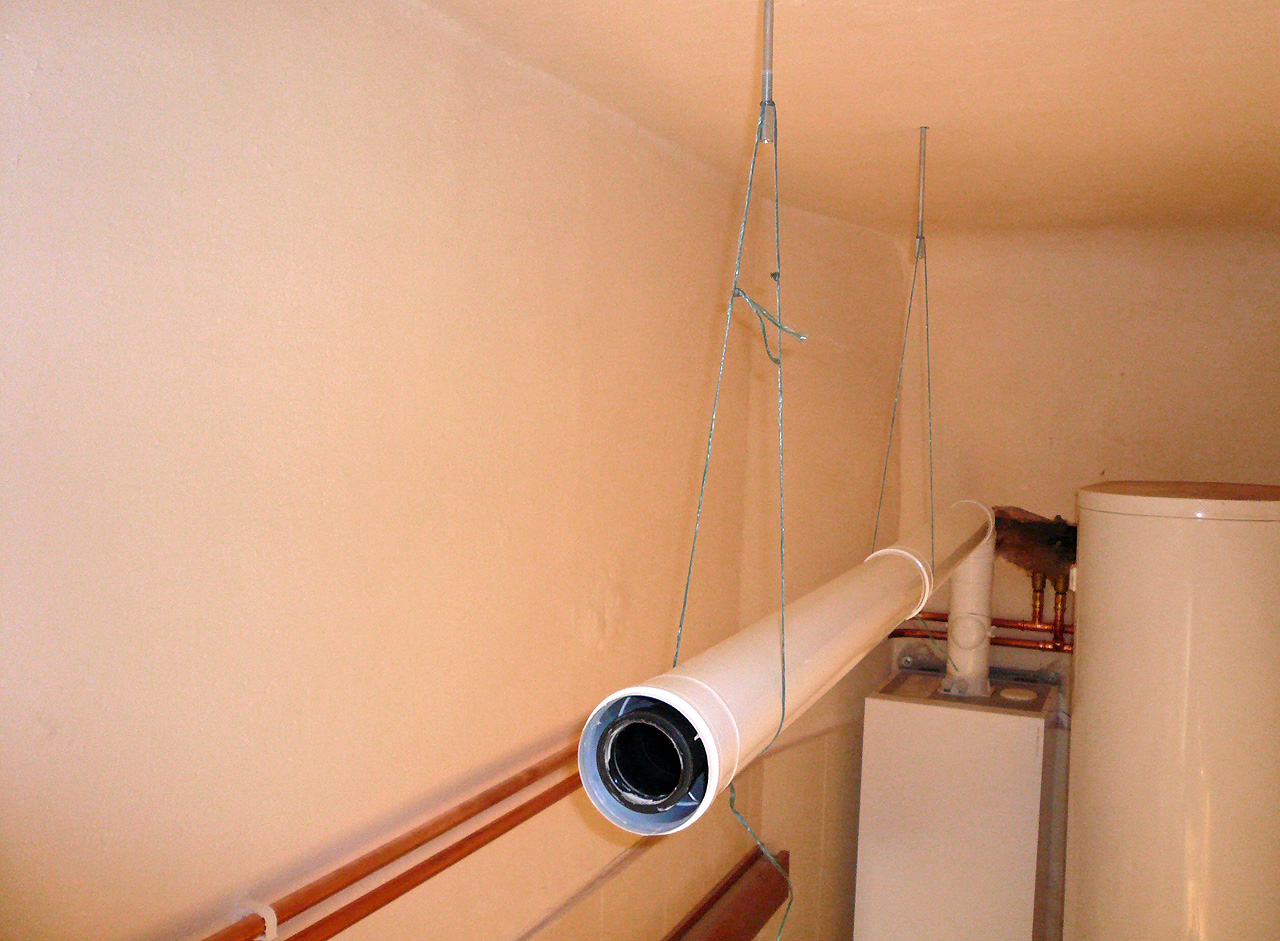

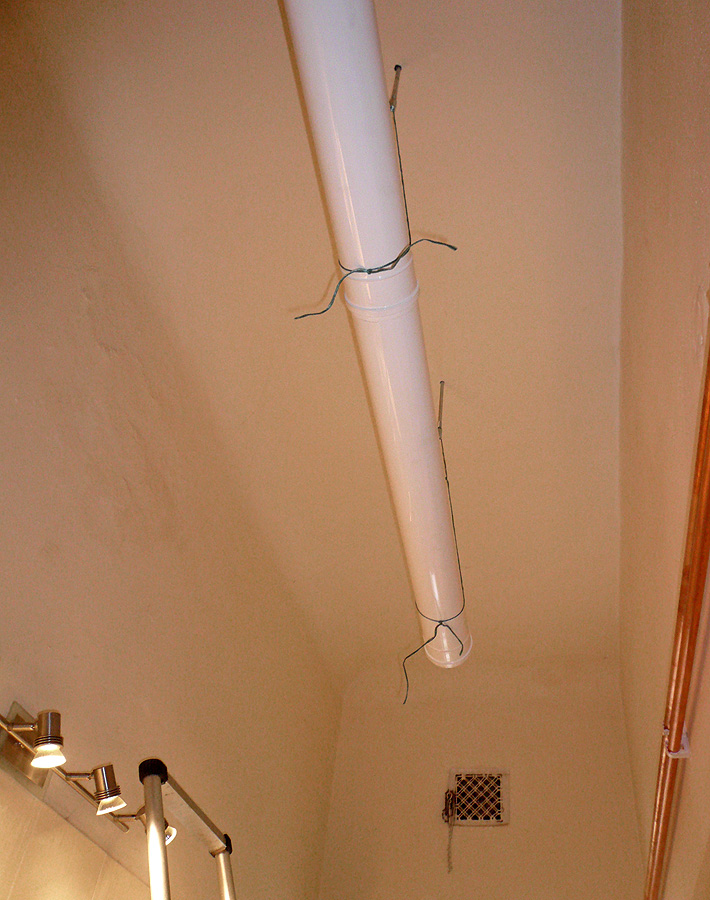

Část kotev je již ve stropě. Od nich mám provizorně natažené provázky, které mi při dokončování celý systém bezpečně drží.
Koncentrický kouřovod DN60/100.
Už jsem blízko 🙂

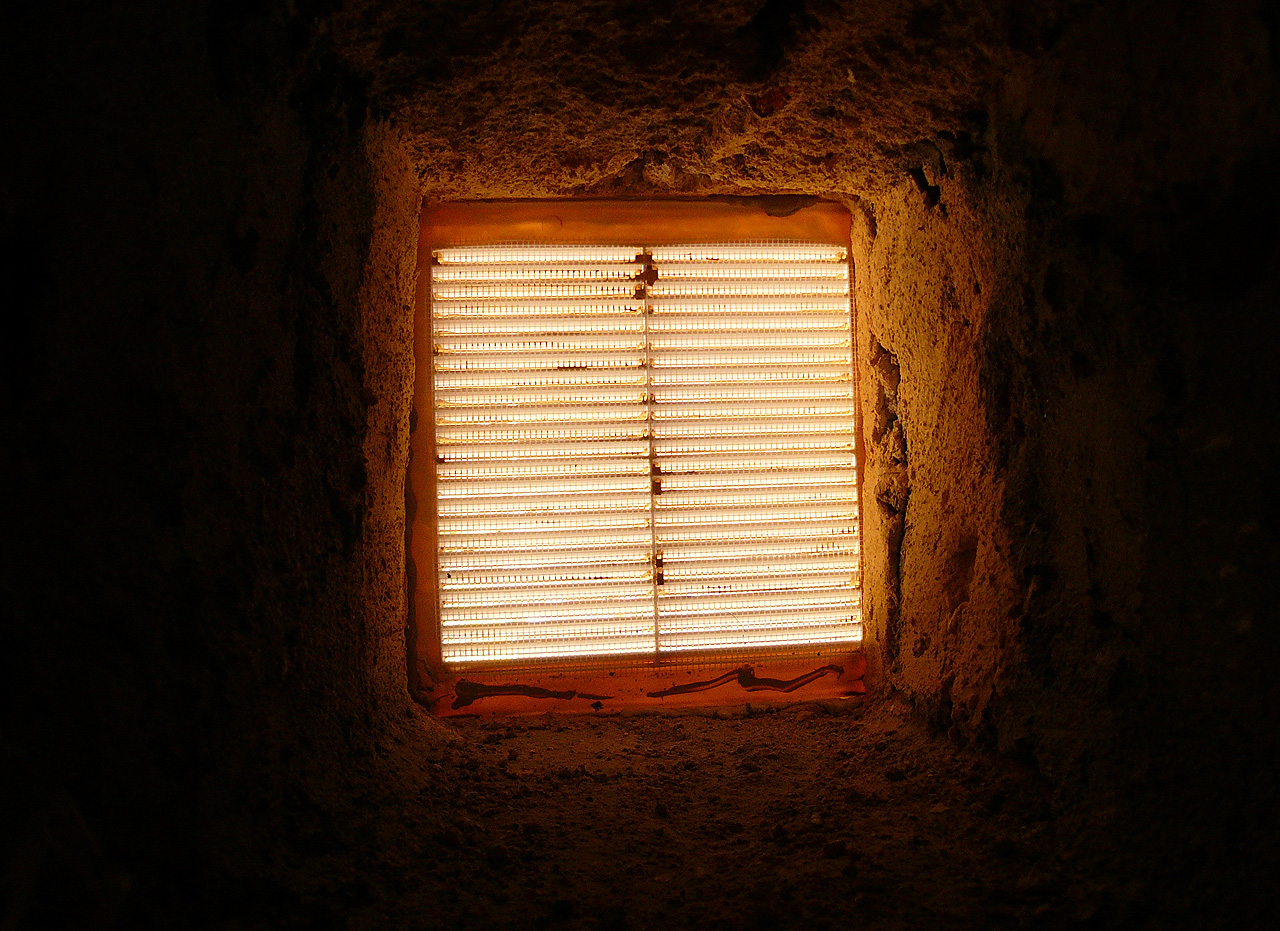

Vnitřní část mřížky už jsem odstranil. Do této venkovní už zbývá pouze udělat otvor pro konečný díl tzv. vývod spalin.

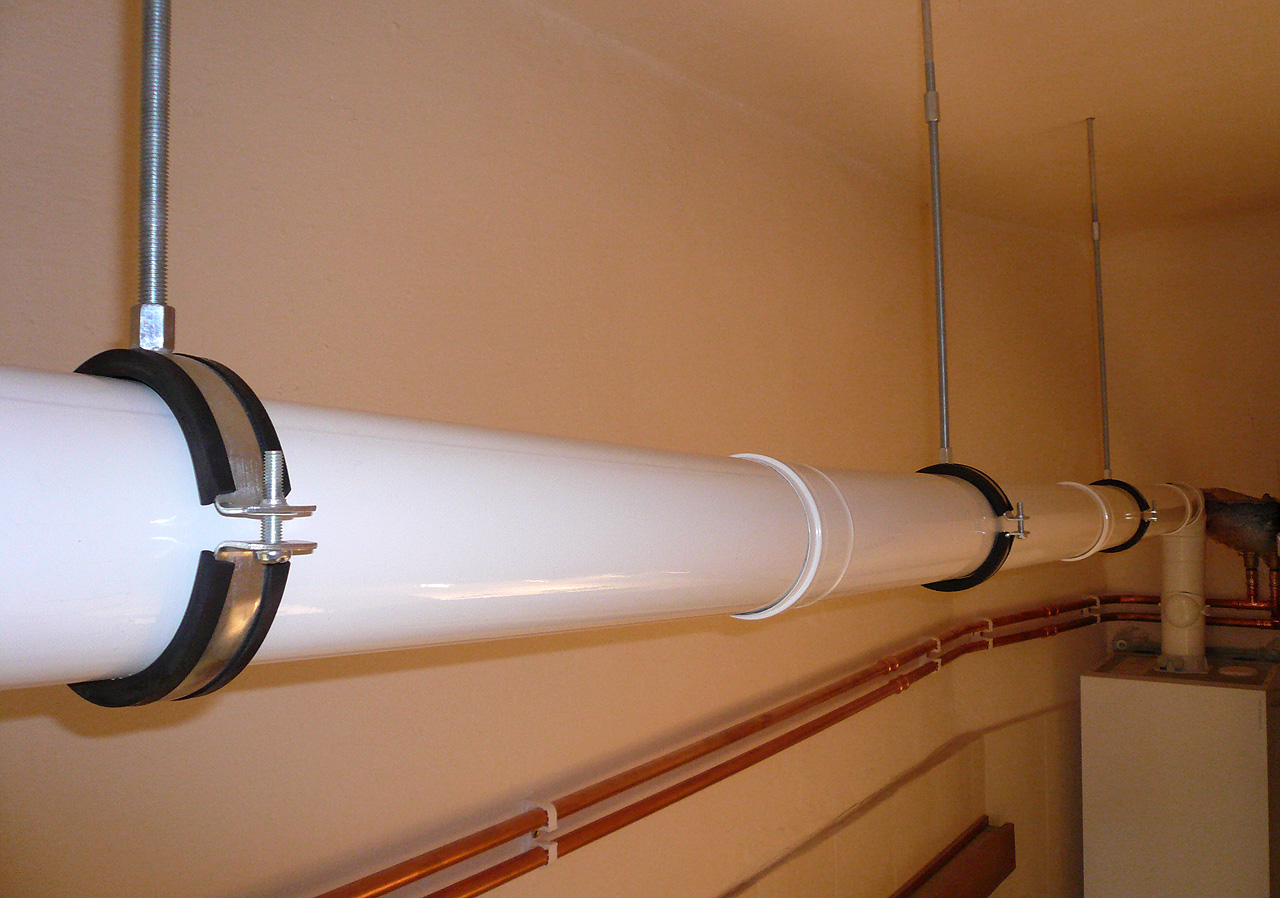

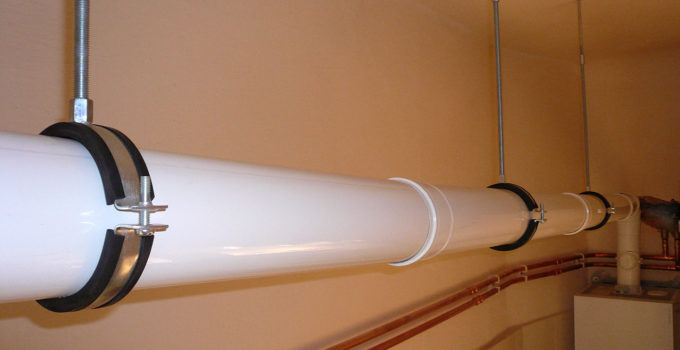

Provázky jsou pryč a kouřovod už na místě drží objímky.

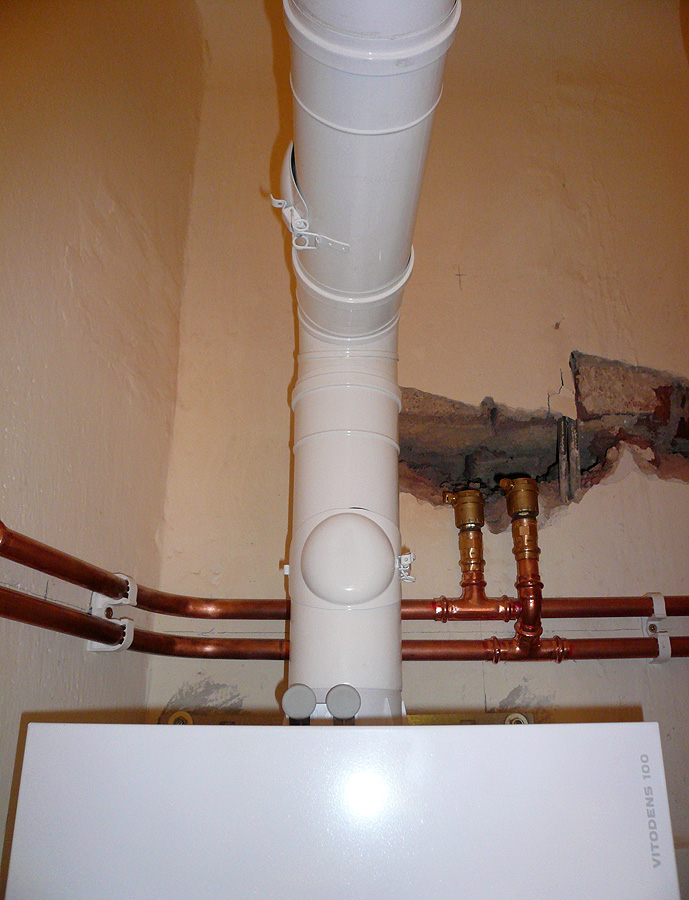

V kouřovodu jsou dva kontrolní otvory. Jeden v horizontální linii a jeden ve vertikální.

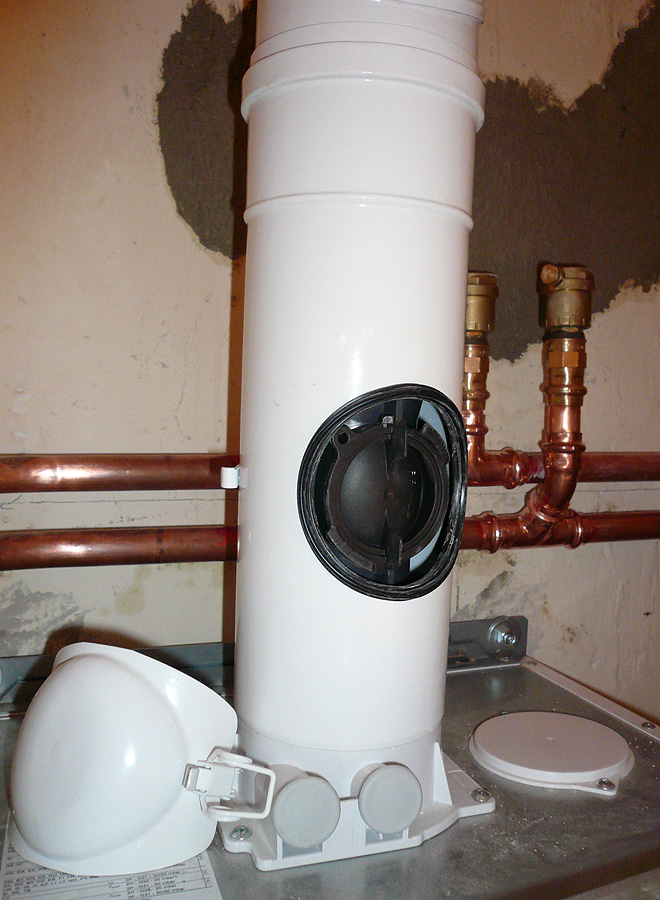

Detail na vertikální kontrolní otvor.

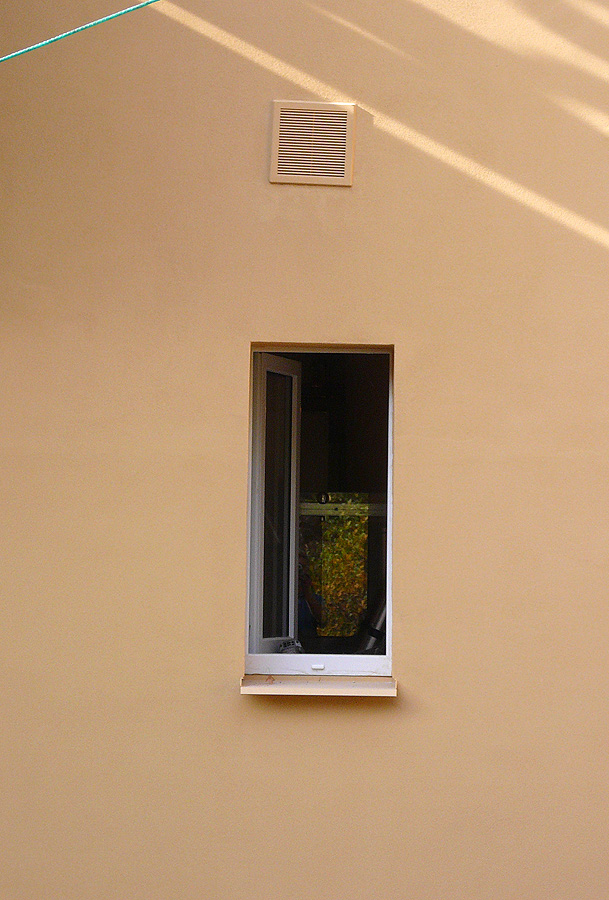

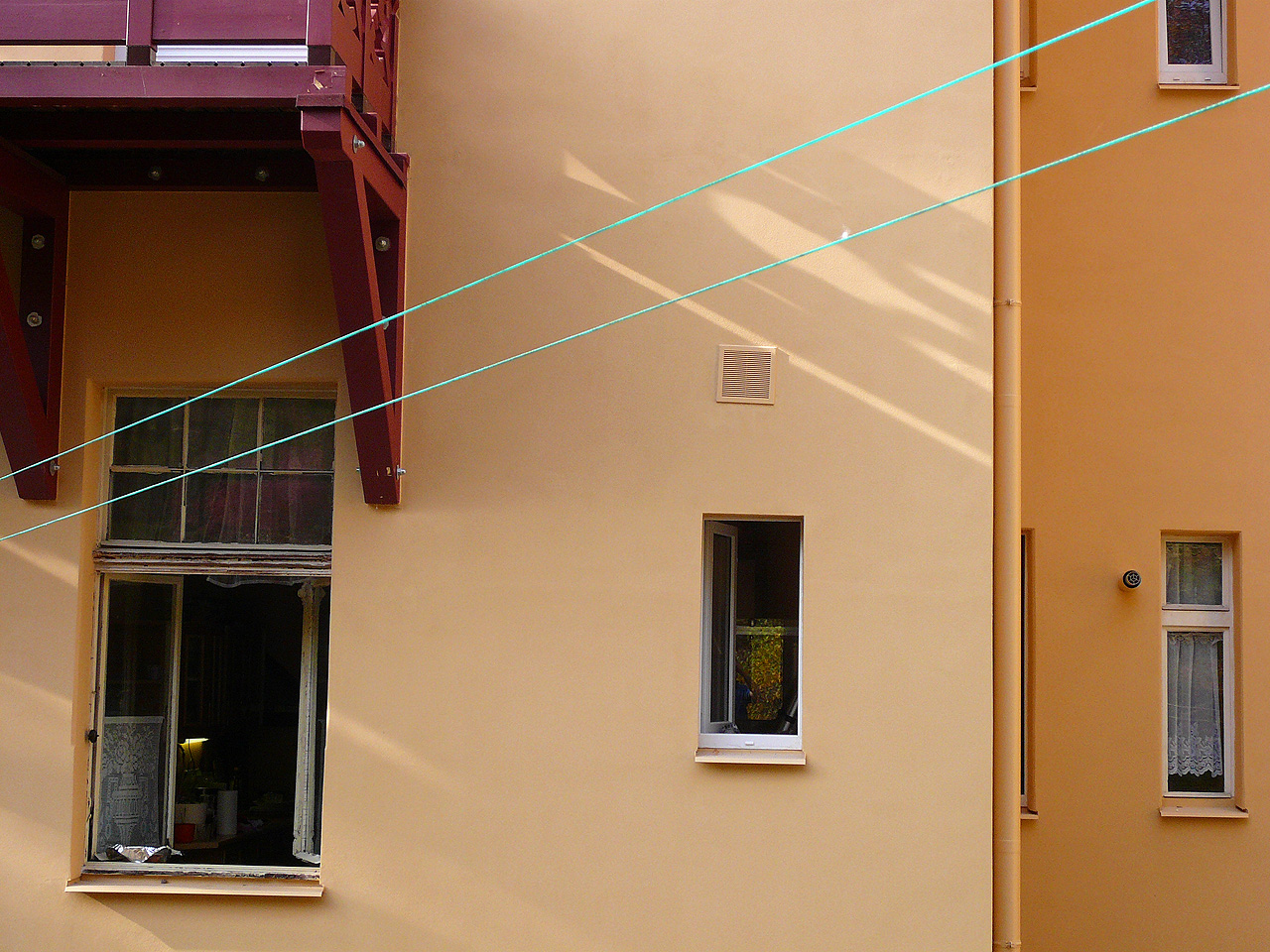

Pohled na větrací mřížku před osazením vývodu spalin.

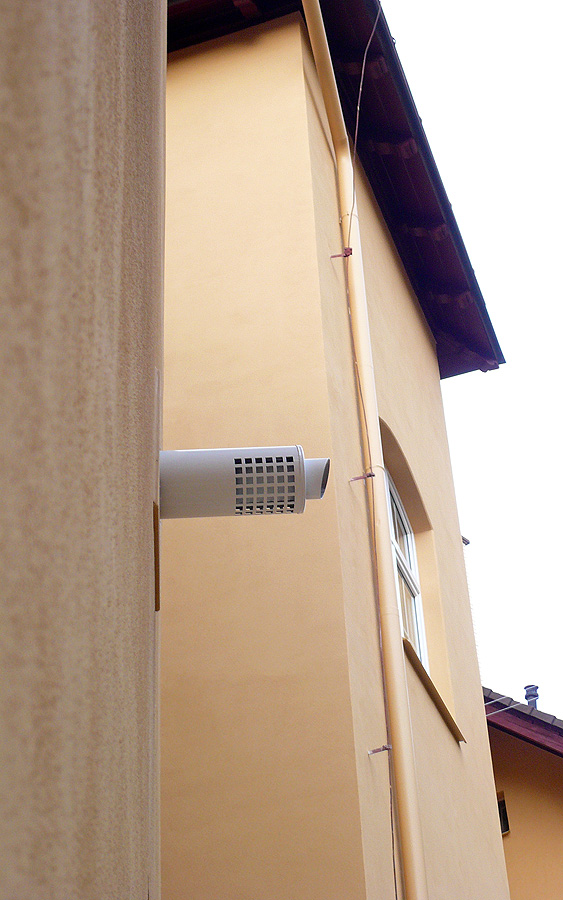

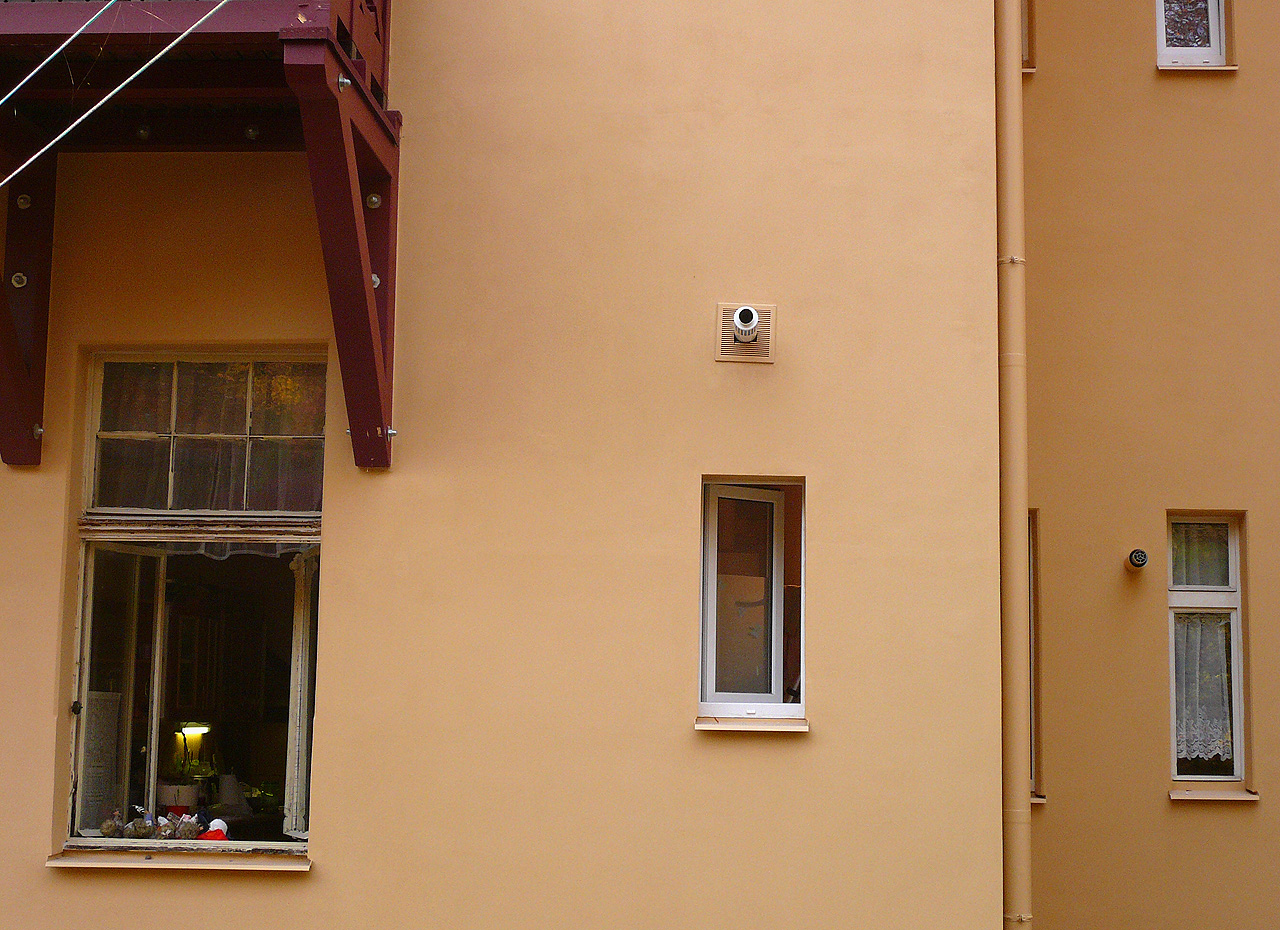

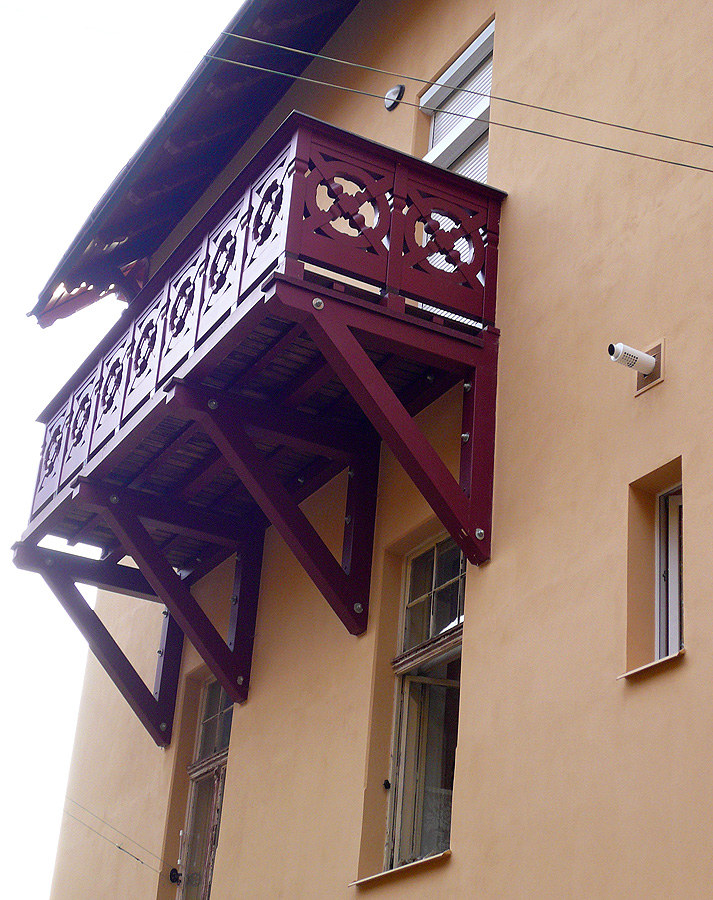

Vývod spalin už je tam, kde jsme ho chtěli mít.
