Krbová kamna napojená silnostěnným kouřovodem na prostup stěnou.

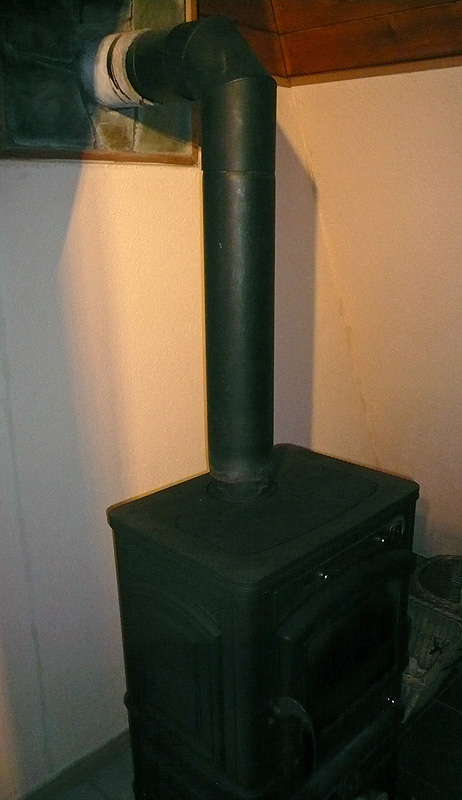

- Původní stav. Krbová kamna napojená silnostěnným kouřovodem na prostup stěnou. Bez čistícího otvoru a s dalšími problémy, které ale uvidíme až při pohledu z exteriéru.
- Hrdlo spotřebiče DN 120mm.

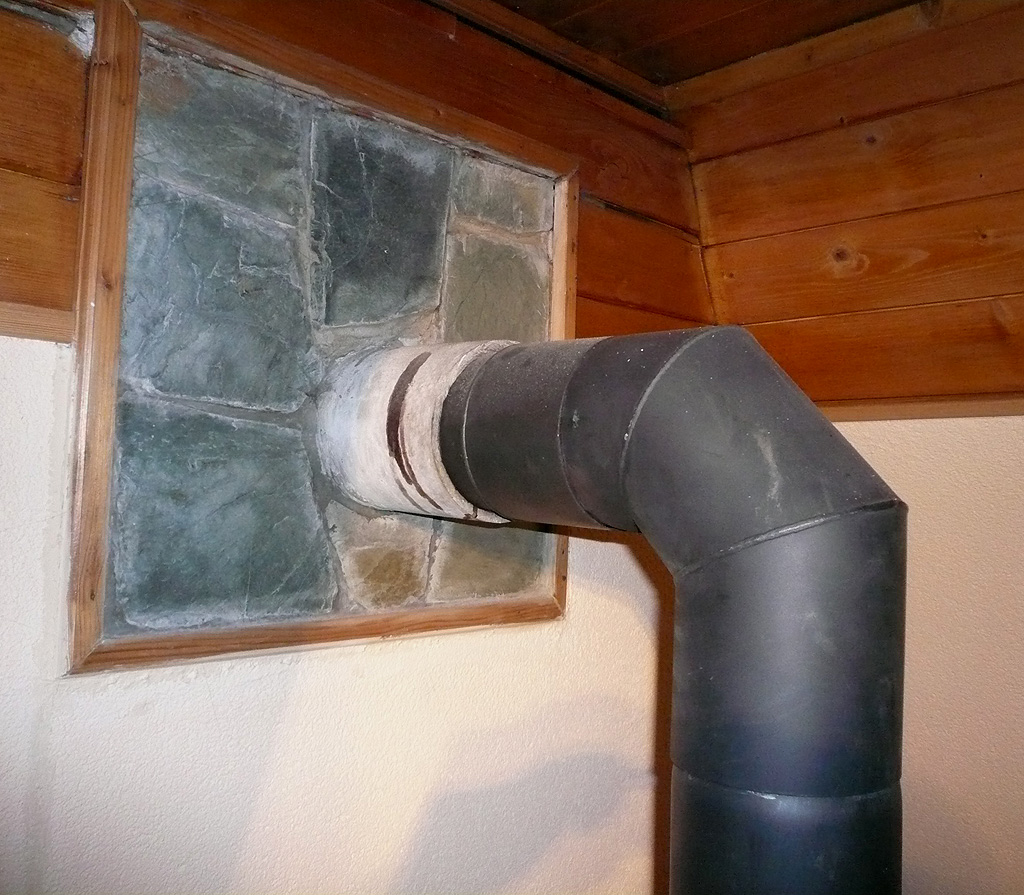

- Koleno nemá potřebný čistící otvor, kouřovod dále přechází na spojení s azbestocementovou rourou, která se snadno a rychle zanáší zejména ve venkovním prostředí.

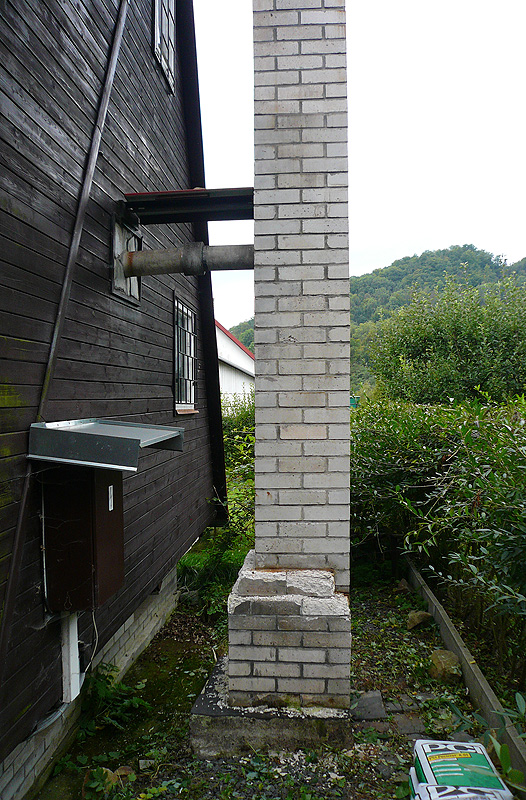

- Venkovní komín měl na jeho patě značně zvětralé zdivo.

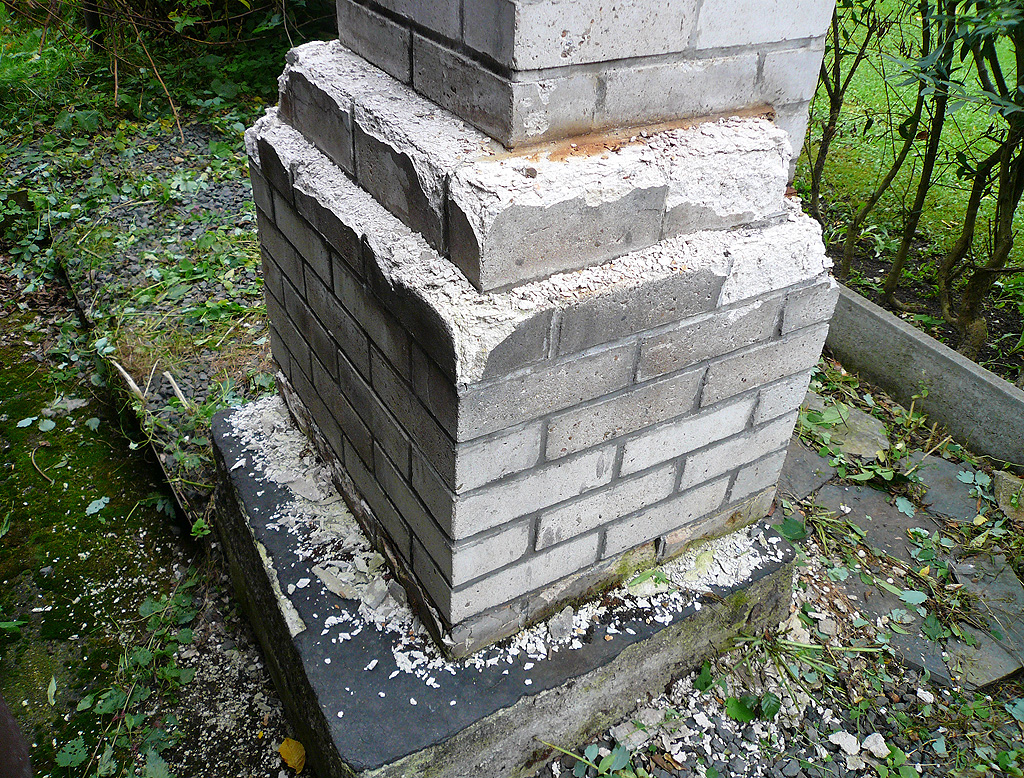

- Detailní pohled na patu komína.

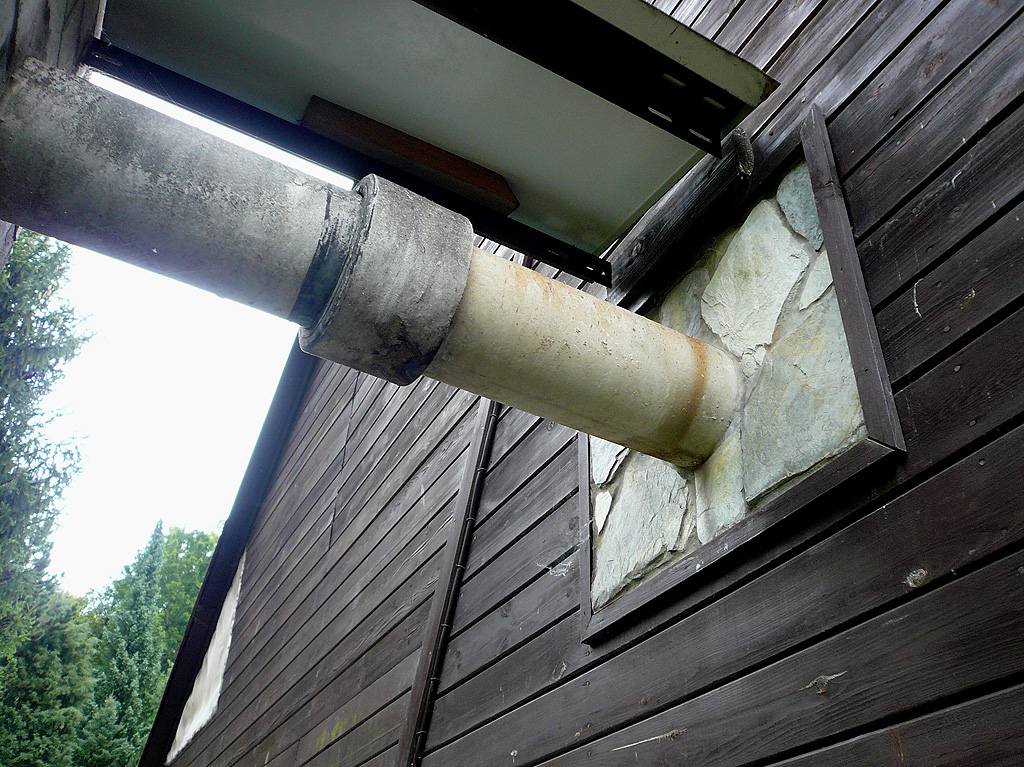

- Zde je vidět, že se venkovní spojení s komínovým tělesem v jeho polovině láme. Docházelo tak prakticky k neustálému zanášení kouřovodu a bylo nutné jej čistit 1x za 14 dnů! To obnášelo i odpojení spotřebiče a náročné čištění z interiéru.

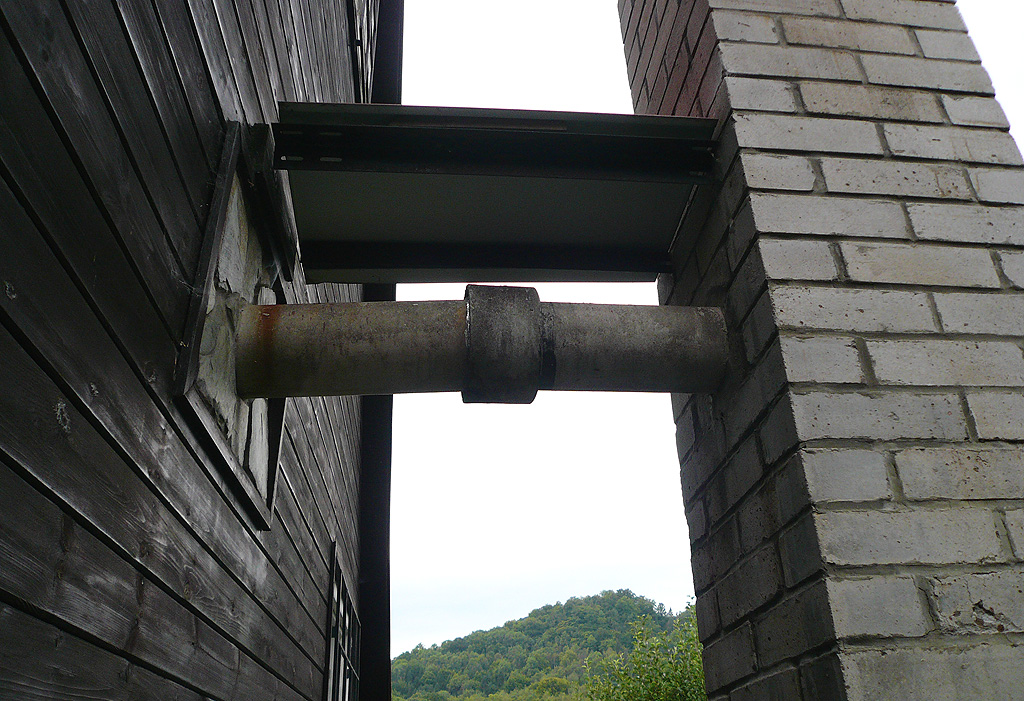

- Spojení objektu s venkovním komínovým tělesem.

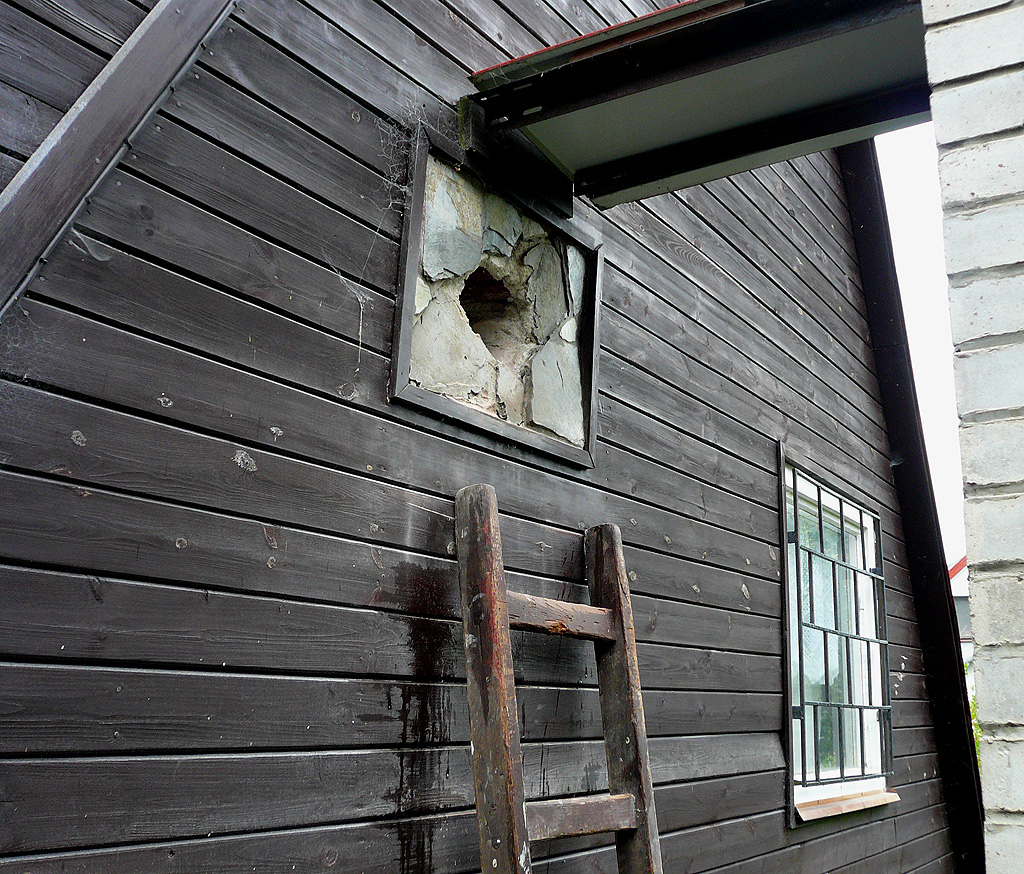

- Zvětšení prostupů na možnost osazení nového, třívrstvého, nerezového kouřovodu.
- To samé v komínovém plášti.

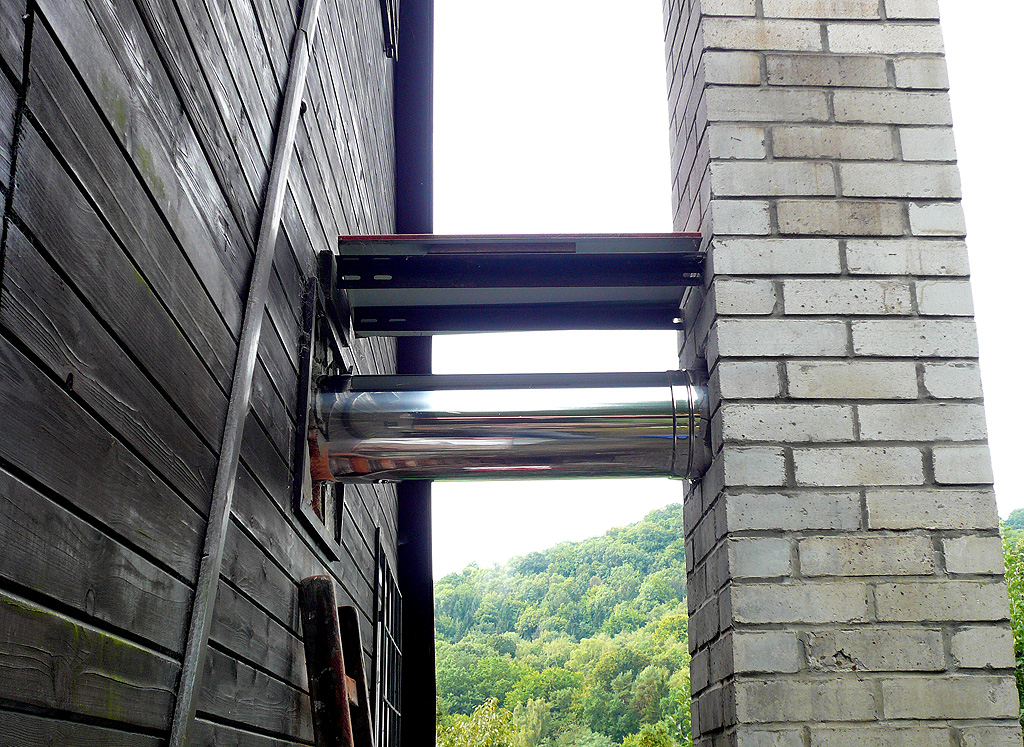

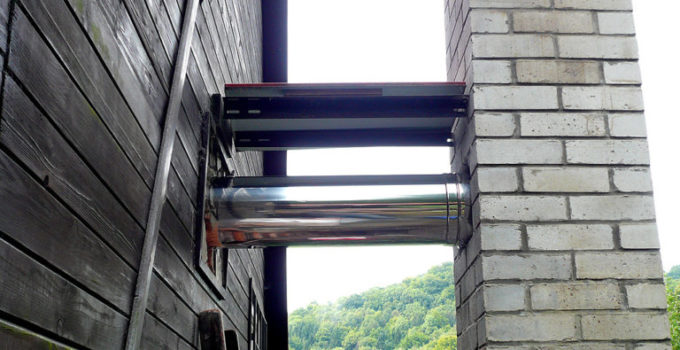

- Spojení objektu s komínovým tělesem.

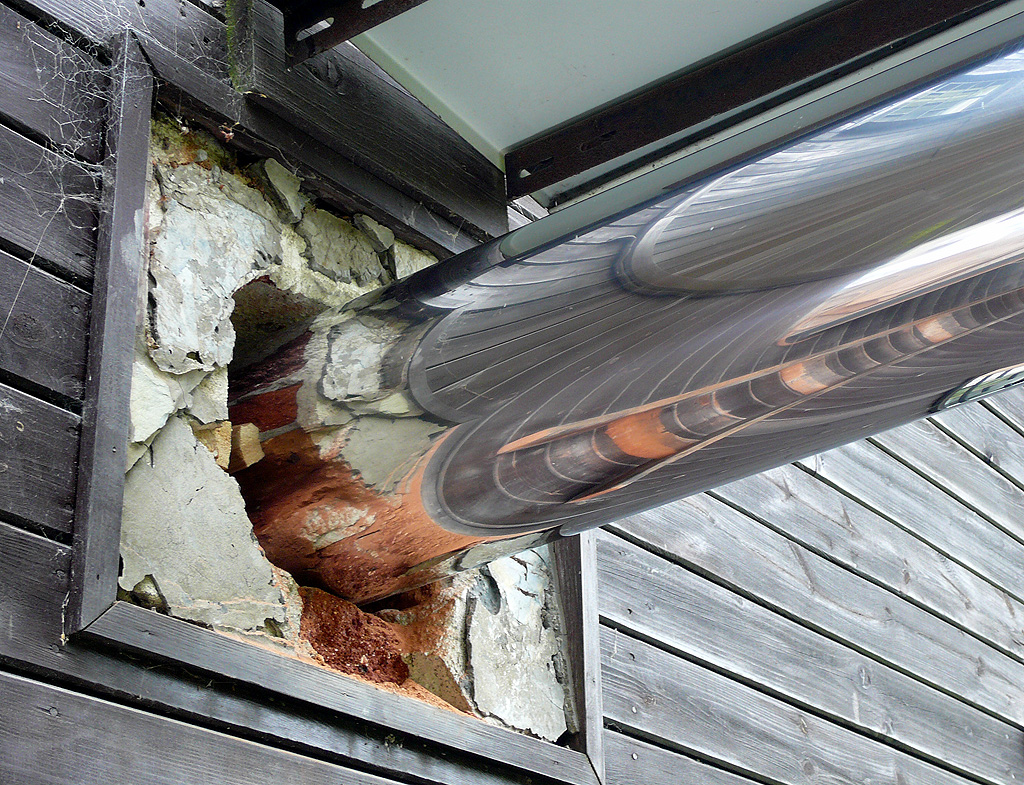

- Detail na prostup s objektem.

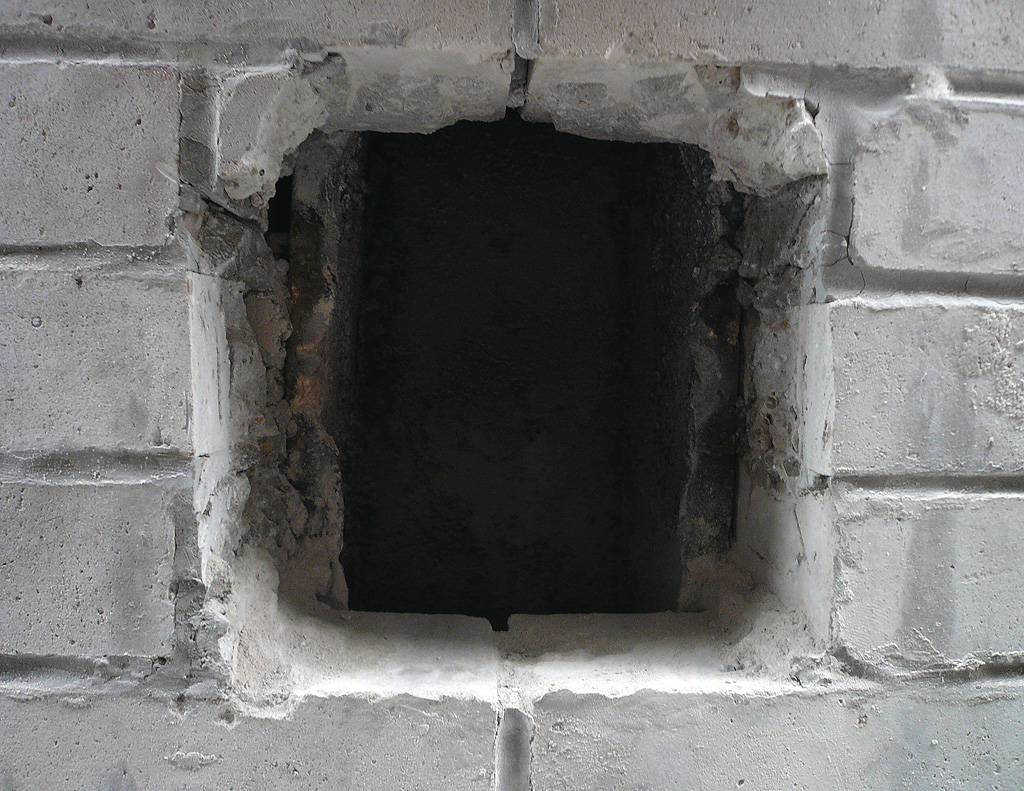

- Detail na prostup komínovým pláštěm.

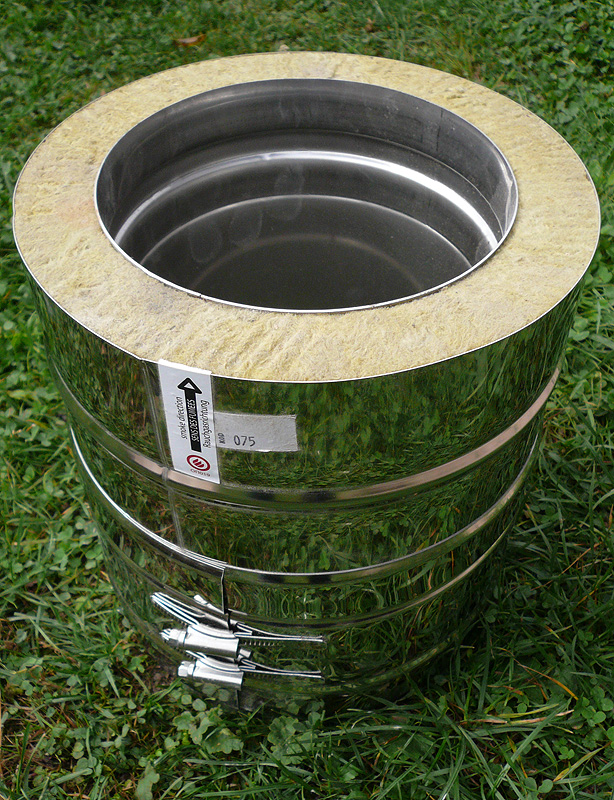

- Třívrstvý nerezový systém fa Jeremias s izolací 25mm.

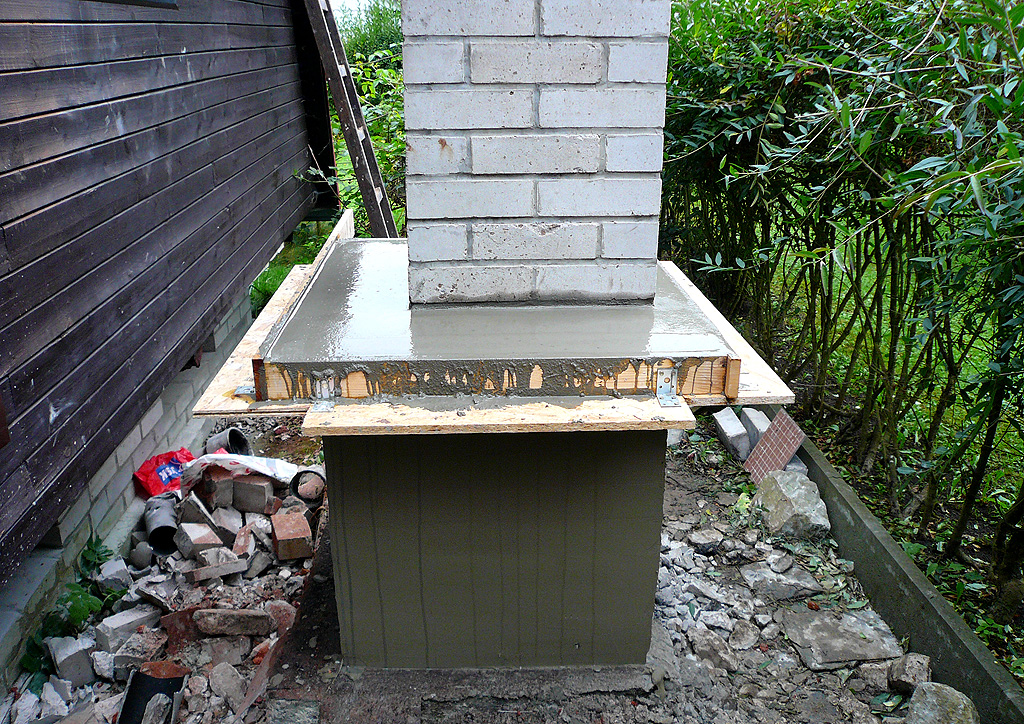

- Po novém vyzdění paty komína přišlo na řadu její zafixování sítí a natažení do flexibilního lepidla. Nakonec vybetonování nové „komínové hlavy“ tentokráte netradičně v jeho spodní části. Důvodem bylo ochránění spodní části komínu před opětovným narušením povětrnostními vlivy.

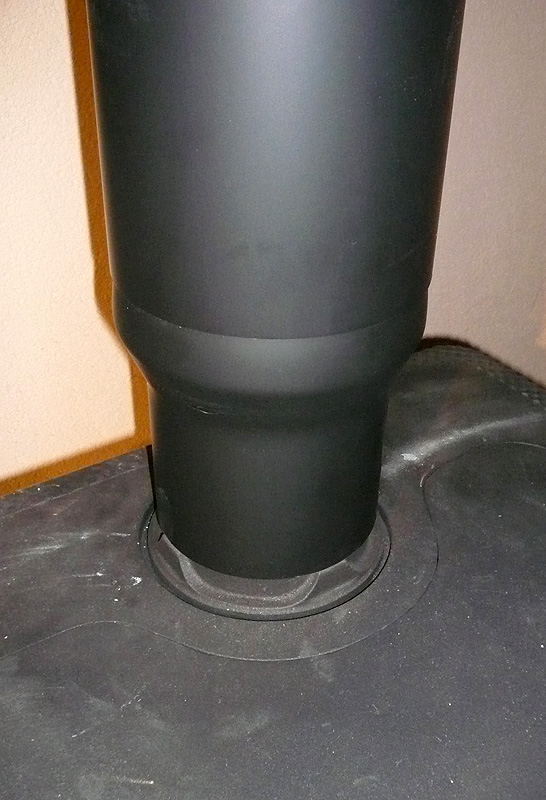

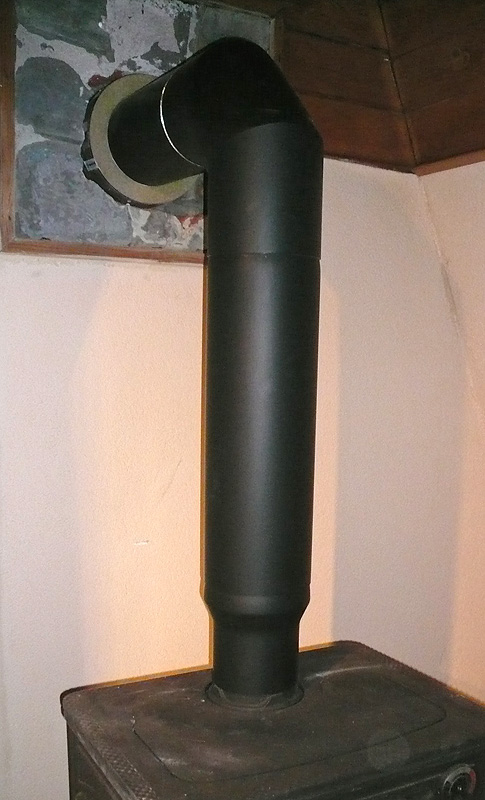

- Nový kouřovod. Na hrdle spotřebiče je rozšíření z DN 120mm na DN 150mm.

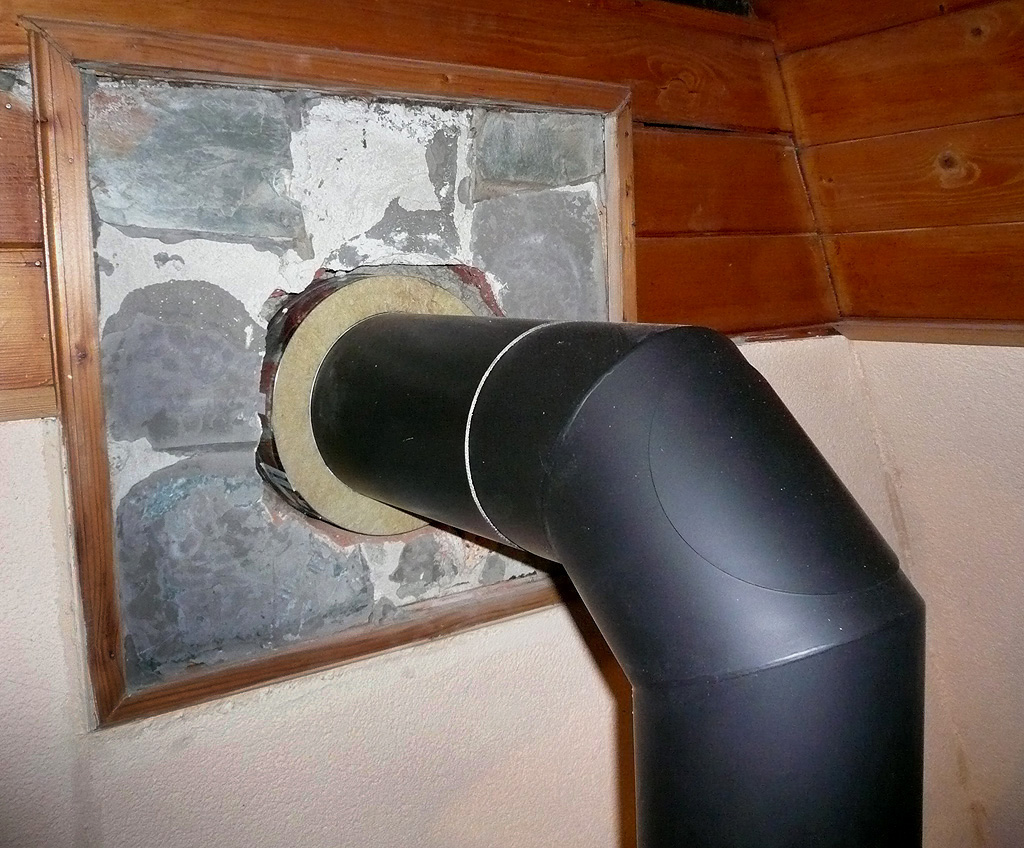

- Nové koleno má čistící otvor.
- Detail na rozšíření.
Původní stav. Krbová kamna napojená silnostěnným kouřovodem na prostup stěnou. Bez čistícího otvoru a s dalšími problémy, které ale uvidíme až při pohledu z exteriéru.
Hrdlo spotřebiče DN 120mm.
Koleno nemá potřebný čistící otvor, kouřovod dále přechází na spojení s azbestocementovou rourou, která se snadno a rychle zanáší zejména ve venkovním prostředí.
Venkovní komín měl na jeho patě značně zvětralé zdivo.
Detailní pohled na patu komína.
Zde je vidět, že se venkovní spojení s komínovým tělesem v jeho polovině láme. Docházelo tak prakticky k neustálému zanášení kouřovodu a bylo nutné jej čistit 1x za 14 dnů! To obnášelo i odpojení spotřebiče a náročné čištění z interiéru.
Spojení objektu s venkovním komínovým tělesem.
Zvětšení prostupů na možnost osazení nového, třívrstvého, nerezového kouřovodu.
To samé v komínovém plášti.
Spojení objektu s komínovým tělesem.
Detail na prostup s objektem.
Detail na prostup komínovým pláštěm.
Třívrstvý nerezový systém fa Jeremias s izolací 25mm.
Po novém vyzdění paty komína přišlo na řadu její zafixování sítí a natažení do flexibilního lepidla. Nakonec vybetonování nové „komínové hlavy“ tentokráte netradičně v jeho spodní části. Důvodem bylo ochránění spodní části komínu před opětovným narušením povětrnostními vlivy.
Nový kouřovod. Na hrdle spotřebiče je rozšíření z DN 120mm na DN 150mm.
Nové koleno má čistící otvor.
Detail na rozšíření.
