Něco ze soboty 2. prosince 2017…

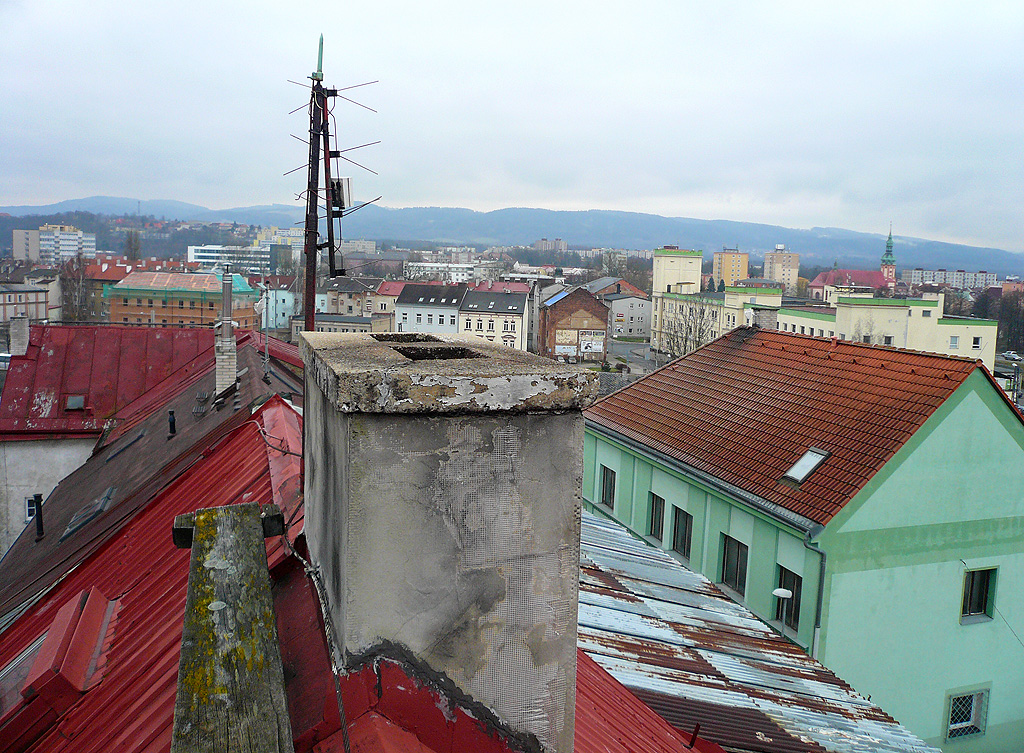

Tento komín čekalo vyvložkování a příprava na připojení automatického kotle na pelety.

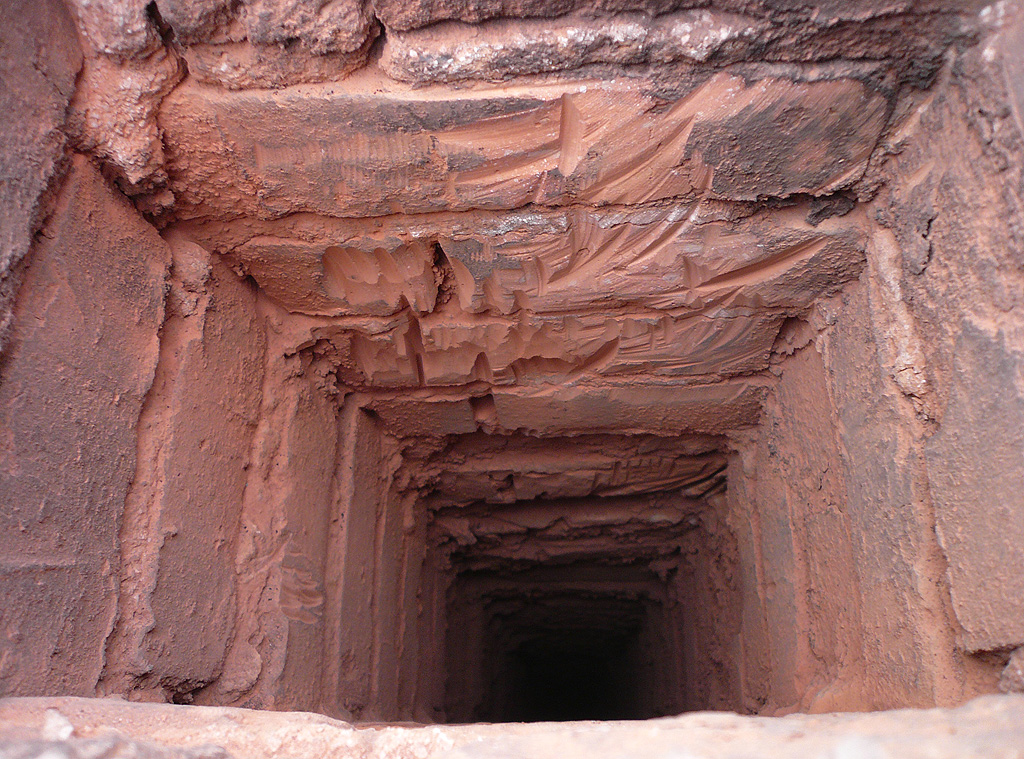

Komínový průduch o rozměru 150×210mm.

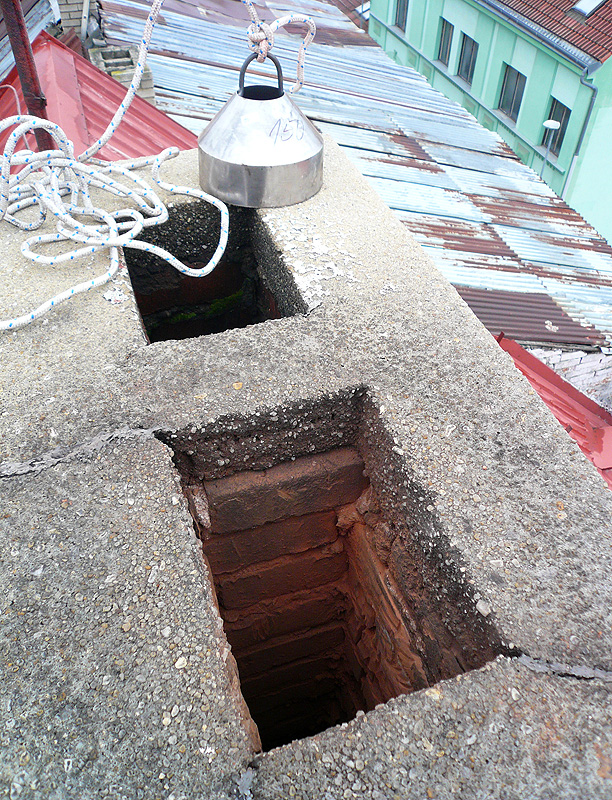

Vrchní část průduchu se musela ještě upravit úhlovou bruskou, neboť naváděcí hlava na vložku DN150mm měla necelých 160mm a do průduchu se nevešla. Naštěstí bylo zúžené místo pouze v ústí komínu a nemusel se tedy průduch frézovat po celé jeho délce.

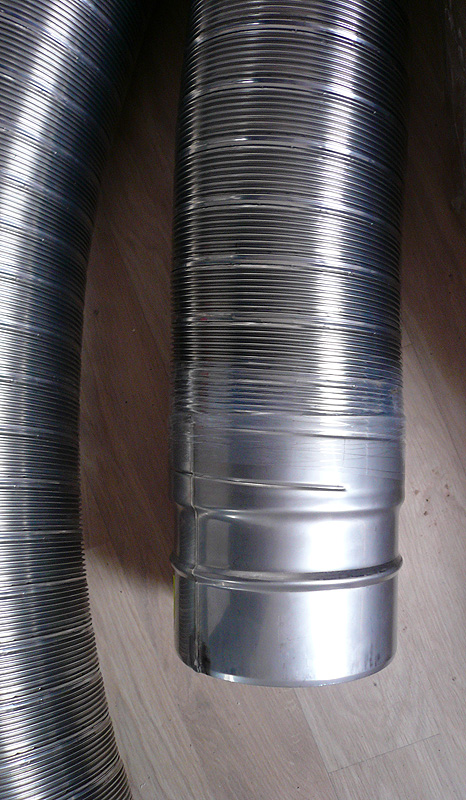

Na flexibilní nerezovou vložku je nasazena originální přechodka, která se ve spodní části komínu spojí s pevným nerezovým dílcem (sopouchem).

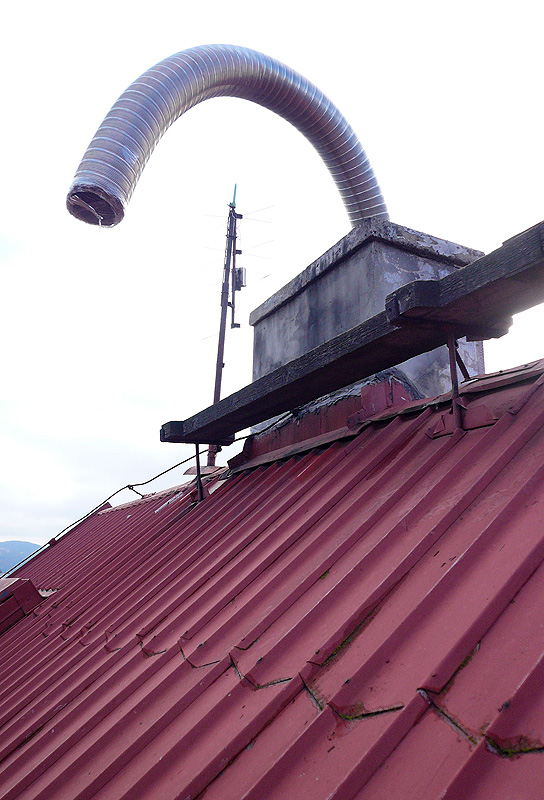

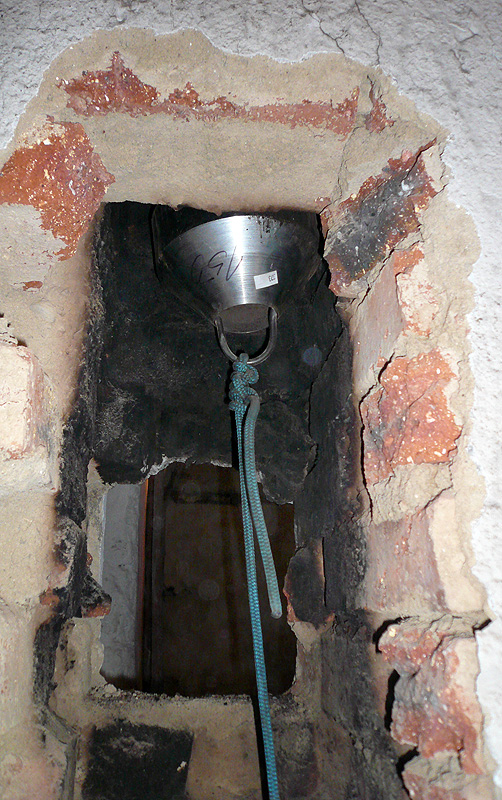

Vložka je již vtažená do komínu. Zde je vidět naváděcí hlava, která usnadní její protažení komínovým průduchem.
Vždy je potřeba vzít cca 1m vložky navíc.

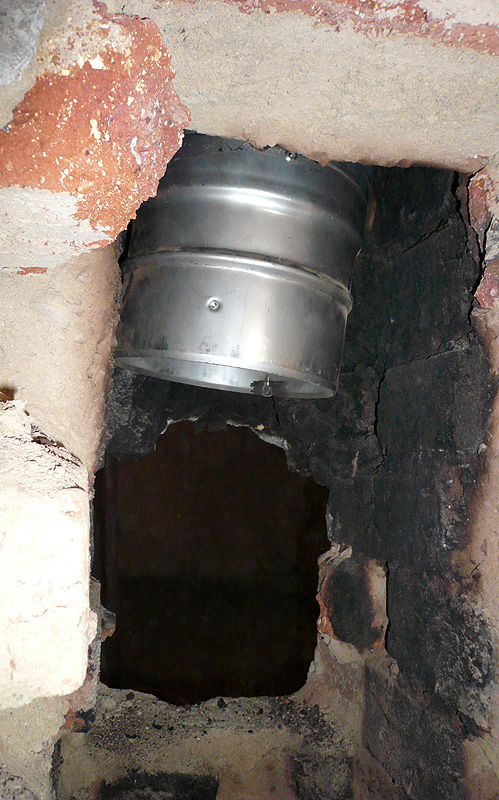

Po odmontování naváděcí hlavy. Zůstala tak pouze přechodka, která se nyní spojí se sopouchem.

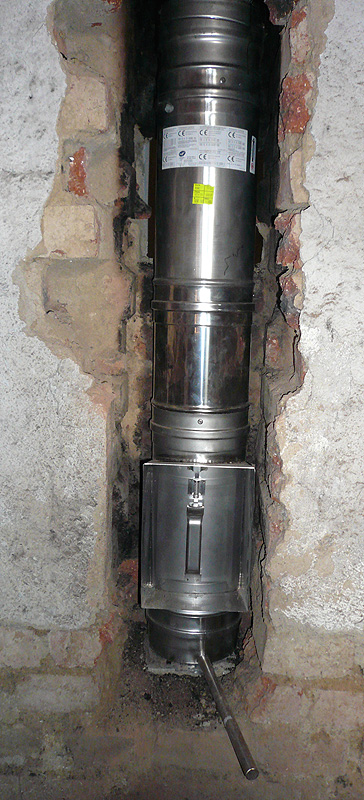

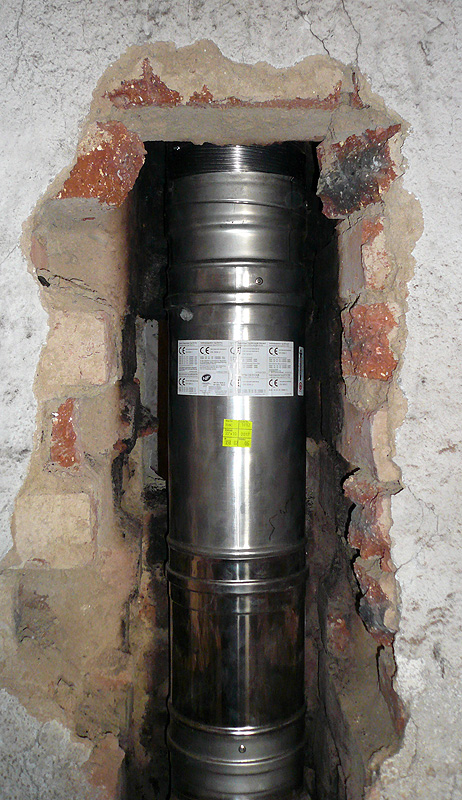

Od paty komínu...kondenzační miska s odtokem, vybírací díl, pevná nerezová vložka DN150mm v délce 250mm, sopouch a pak už jen přechodka s flexi vložkou.
Vše musí být snýtováno nerezovými nýty.

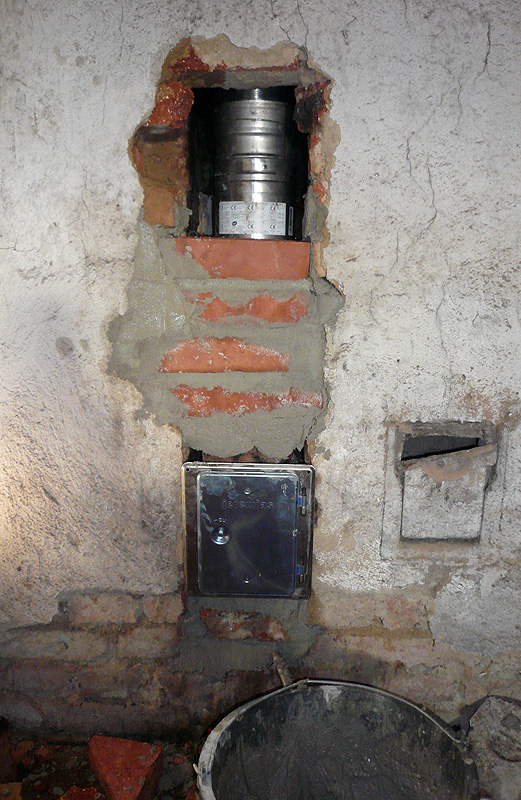

Obezdívka.

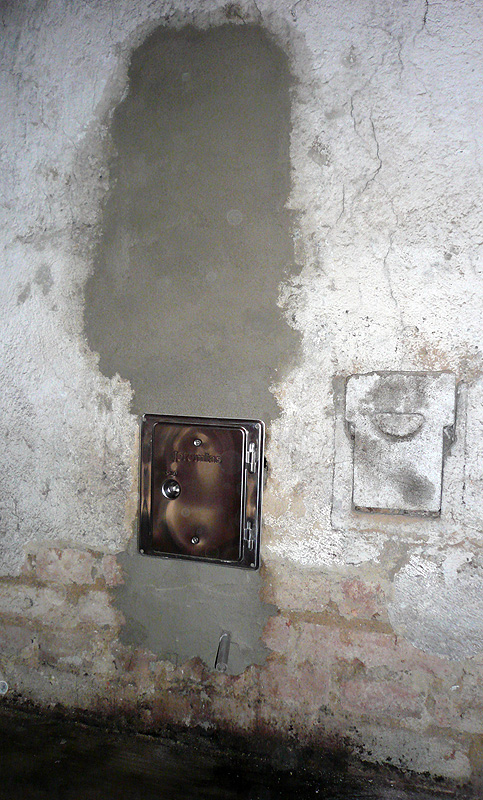

Finále z pohledové strany u vybíracího otvoru.

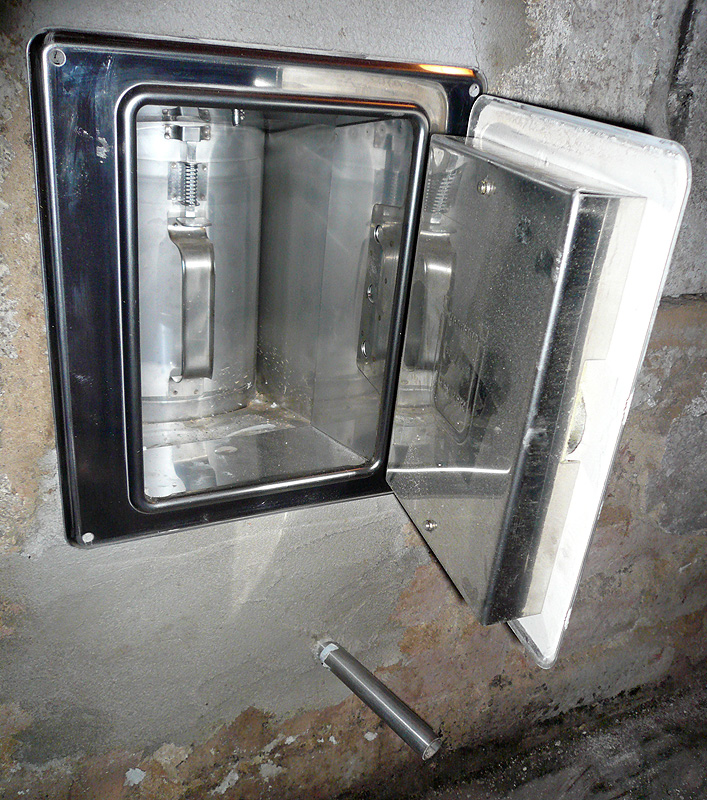

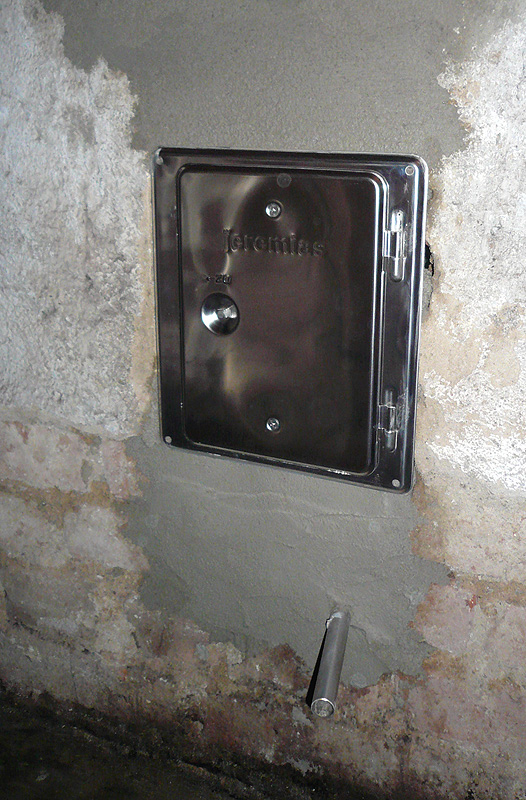

Detail na vybírací otvor a tzv. kapák.
Vše od fa Jeremias CZ s.r.o..

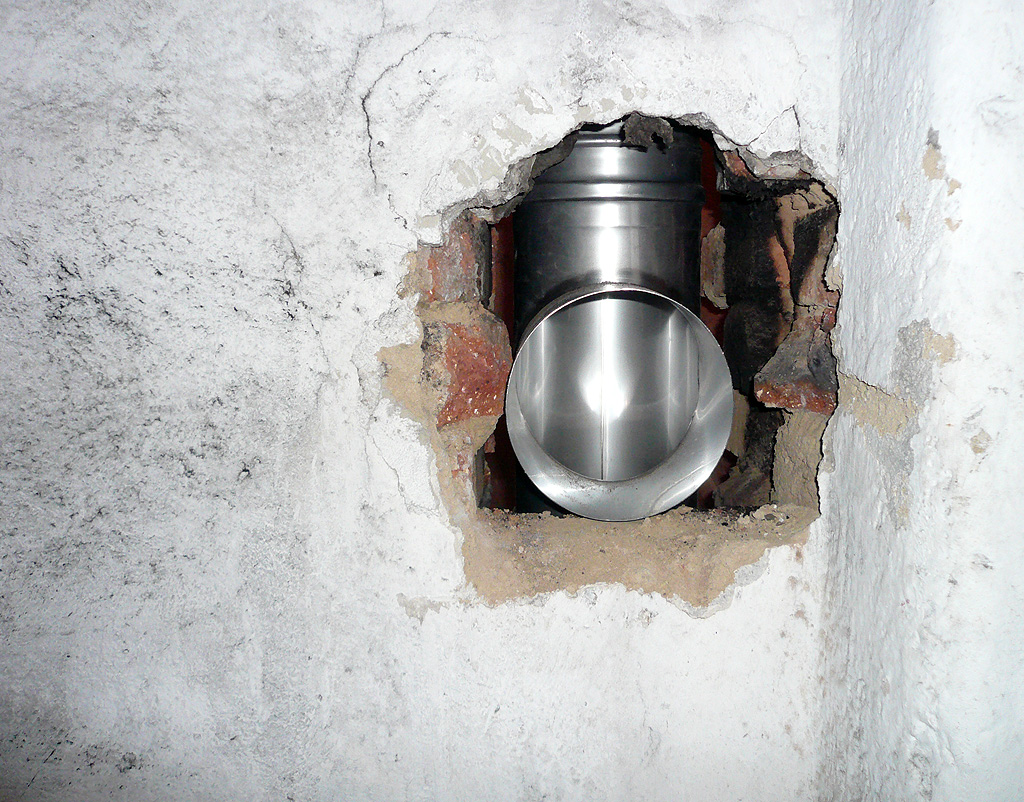

Z druhé strany místnosti je vyústění sopouchu.

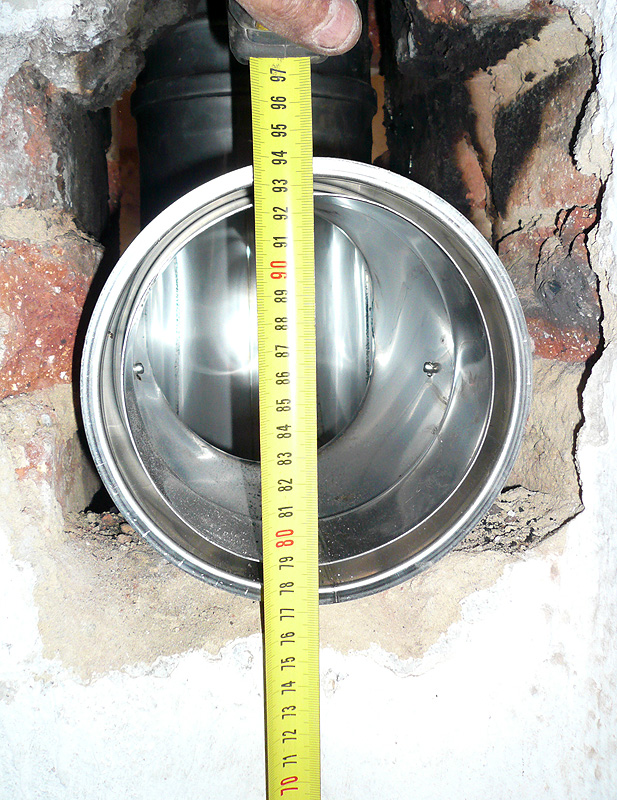

Hrdlo budoucího kotle má osu ve výšce 850mm. Střed sopouchu jsme udělali tedy cca 860-870mm od čisté podlahy, aby kouřovod měl potřebný náběh na přirozený odvod spalin.

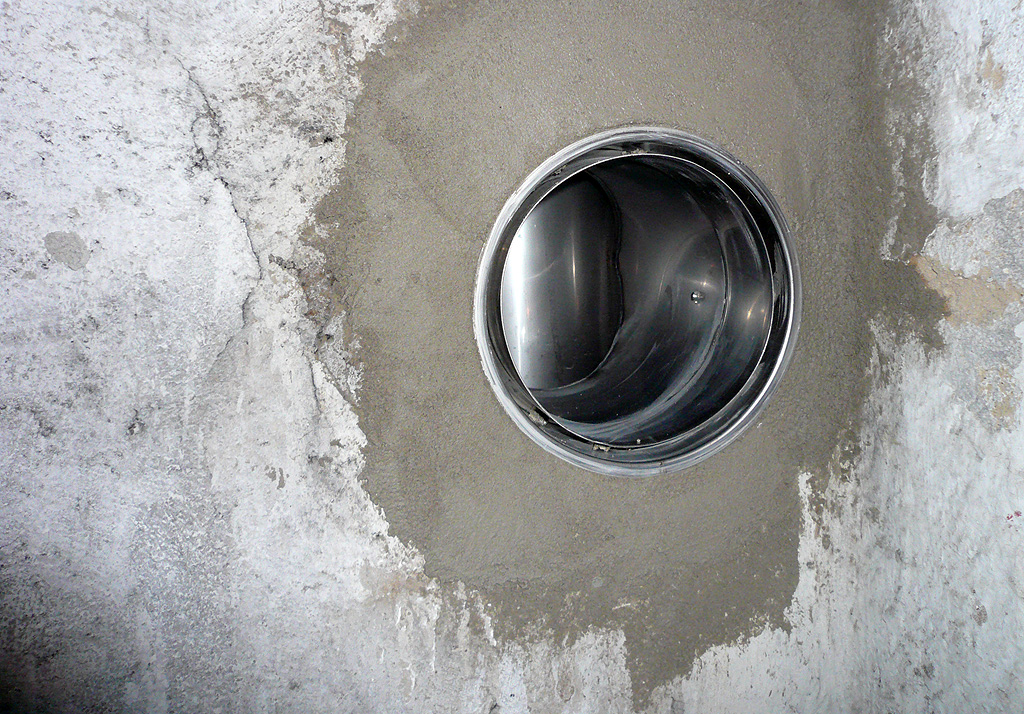

Finální zednické začištění sopouchu. Již je vidět dvojitá zděř určená pro připojení kouřovodu FERRO LUX.

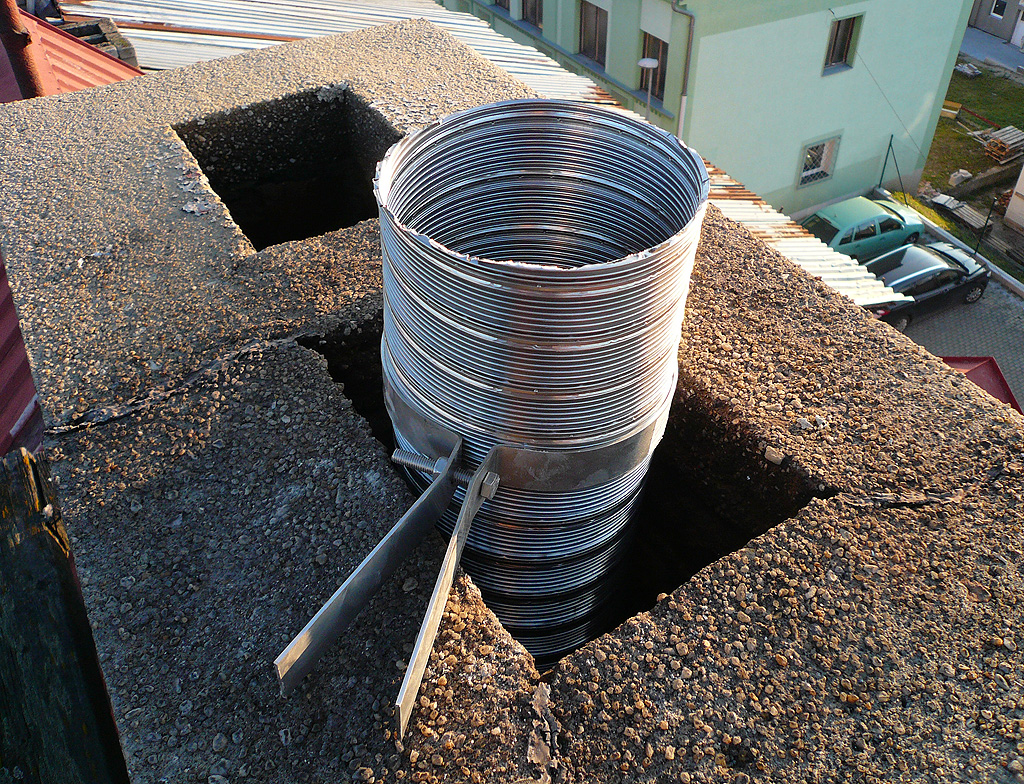

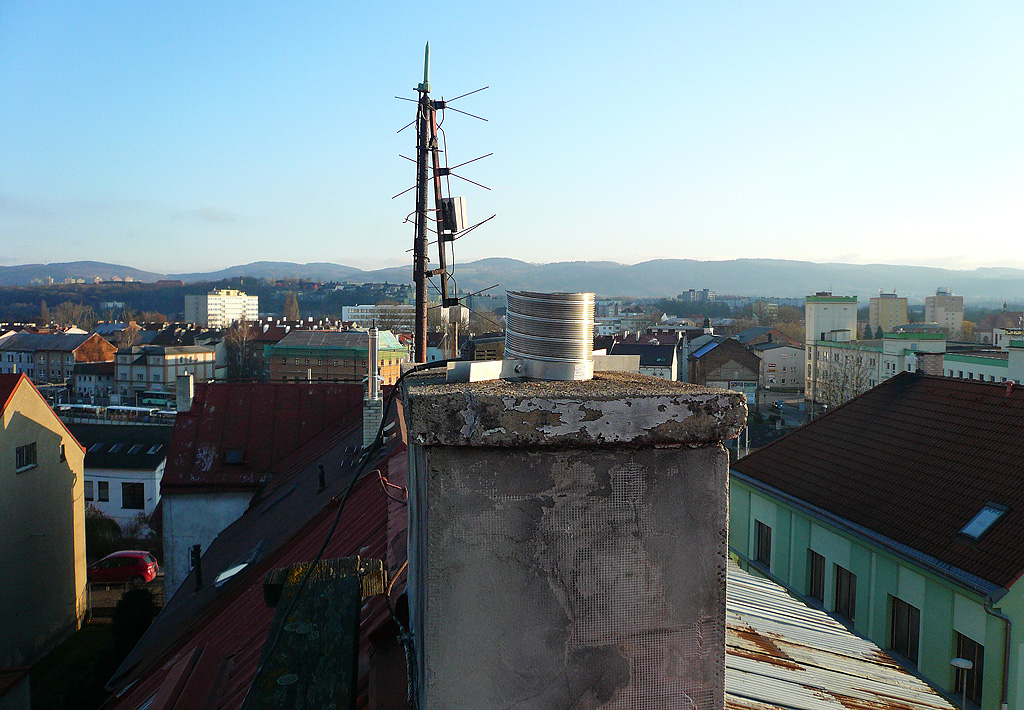

Před zakrácením zbytku vložky.
Po zakrácení.
Zafixování sponou.

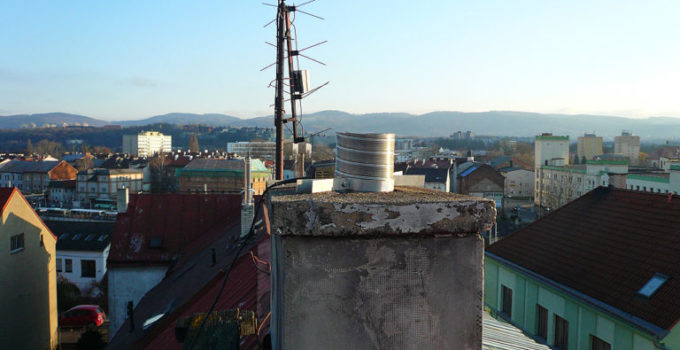

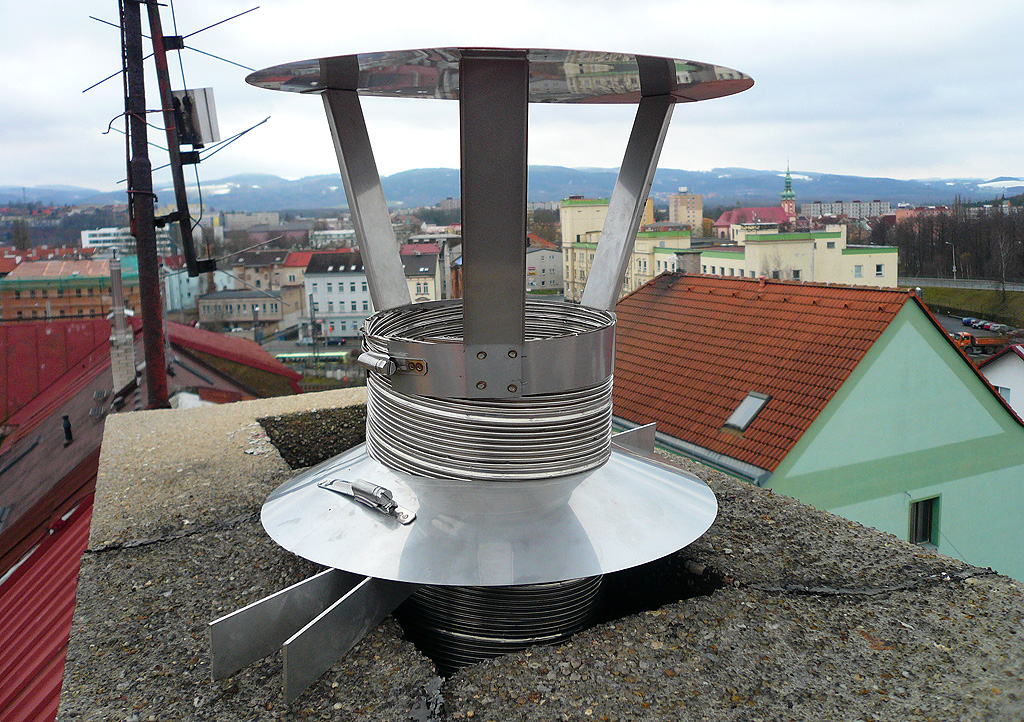

Finále...spona, krycí límec, nerezová stříška.
